Газожидкостной порометр POROLUX™ 1000

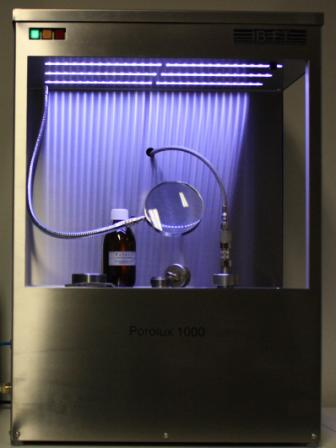

Порометр POROLUX 1000

Газожидкостной порометр серии POROLUX™1000 - это прибор с расширенными исследовательскими возможностями, предназначенный для проведения быстрых измерений сквозных пор в таких пористых материалах, как мембраны, фильтры, бумага, текстиль, нетканые материалы, пористые волокна и пр.

В приборах серии POROLUX™1000 для измерения размера (диаметра) пор применяется метод с пошаговой стабилизацией давления. Входной клапан для газа является большим специально разработанным игольчатым клапаном, который открывается с высокой точностью и со строго определенным шагом. Для повышения давления, клапан открывается до точно заданного положения, а затем прекращает движение. Все данные для давления и расхода проходят определенные алгоритмы стабилизации, и только после этого фиксируются датчиками давления и расхода.

Таким образом, POROLUX™1000 определяет открытые поры при точном давлении, а перед записью значения, ждет, пока все поры с одним и тем же диаметром не будут освобождены от смачивающей жидкости полностью. Эти результаты измерения размеров пор очень точны и позволяют получить реальное распределение пор по размерам.

POROLUX™1000 поставляется с датчиком давления до 35 бар, который позволяет измерять размер пор до 18 нм (1).
Приборы этой серии также поставляются с такими расширенными опциями, как алгоритм многократного определения точки пузырька, жидкостная проницаемость, гидравлический напор, специальные держатели для полых волокон, больших образцов и пр.

Одним из наиболее важных параметров измерения в порометрии является точка первого пузырька или FBP. По ней определяют размер наибольшей поры, существующей в материале. В стандарте АСТМ F-316 под FBP понимается давление, при котором наблюдаются первые продолжительные пузырьки. В расчетном режиме работы POROLUX™ 1000 может определять точку первого пузырька (FBP) при разных потоках, например при 30, 50, 100 мл/мин. Поскольку при таком подходе поток уже задан, т.е. измерение проводится не с нулевого потока, то, следовательно, величина расчетной точки пузырька будет всегда меньше, чем реальная точка пузырька. Поэтому, такая расчитанная точка пузырька никогда не будет отражать реального размера наибольшей поры.

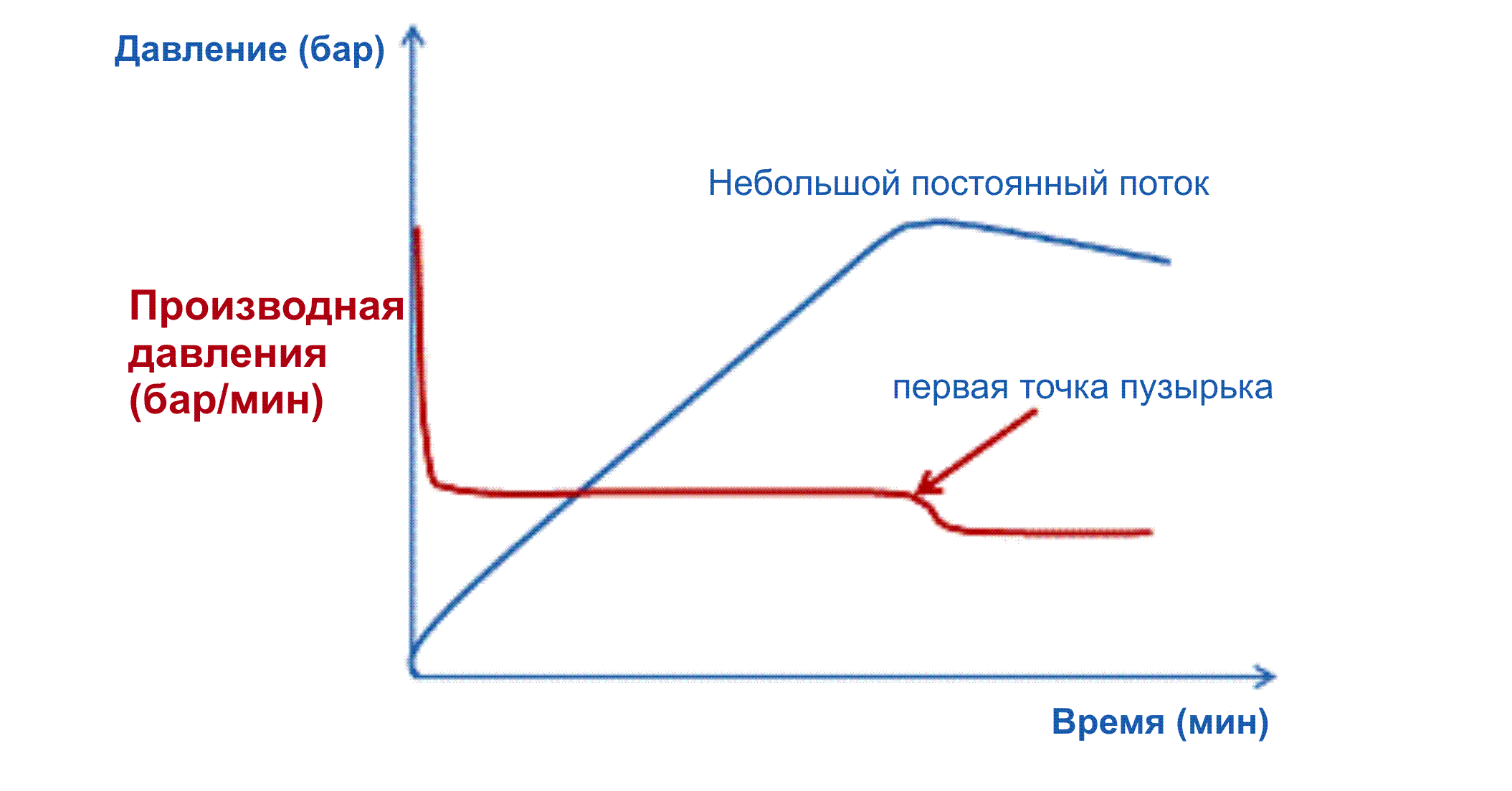

Существует и другой подход для определения размера наибольшей поры – на основании измеренной точки пузырька (см. статью по методу определения истинной точки пузырька). В порометре POROLUX™1000 полностью смоченный образец и камера образцов (вплоть до игольчатого клапана) являются закрытой системой. Поэтому, если мы повышаем давление на образец, используя небольшой постоянный поток газа, подведенный к камере, давление будет медленно расти. Поскольку объем фиксирован, то этот постоянный поток будет приводить к линейному увеличению давления над образцом. В момент, когда первая (наибольшая) пора откроется, произойдет изменение в линейном увеличении давления. Это изменение может рассматриваться как реальная первая точка пузырька в материале. Такой метод определения FBP демонстрирует превосходную воспроизводимость.

Данный прибор является уникальной, высокотехнологичной разработкой, включающей самые последние достижения в области порометрии, и является передовым инструментом для измерения пористости материалов.

Все приборы серии POROLUX™ управляются с помощью программного обеспечения на базе LabView и имеют функцию удаленного обслуживания через интернет.

Более подробную информацию об уникальных особенностях прибора Вы можете получить, позвонив или прислав нам запрос.

Обзор продуктов

POROLUX TM 1000

POROLUX TM 1000LP

POROLUX TM 1000LF

Принцип измерения

Пошаговое давление

Пошаговое давление

Пошаговое давление

Максимальное давление

35 бар

8 бар

35 бар

Минимальная пора (1)

13 нм

80 нм

13 нм

Максимальная пора (2)

500 мкм

500 мкм

500 мкм

Максимальный поток

200 л/мин

100 л/мин

10 л/мин

Камера для образцов

13-25-47 мм

25 мм

13-25-47 мм

Датчик давления(3)

2-50 бар

1-10 бар

5-50 бар

Датчик потока(3)

10-200 л/мин

5-100 л/мин

0.5-10 л/мин

Регулятор FBP

5-30 мл/мин

5-30 мл/мин

5-30 мл/мин

Измерение FBP

Да

Да

Да

Расчет FBP

Да

Да

Да

Жидкостная проницаемость

Опция

Опция

Опция

Гидросопротивление

Опция

Опция

Опция

Удобные приспособления

Опция

Опция

Опция

Держатель для образцов большого размера

Опция

Опция

Опция

Держатель для полых образцов

Опция

Опция

Опция

(1)Используя Порофил

(2)Используя силиконовое масло

(3)Саморегулируемый, с автоматическим переключением между давлением и потоком



Скачать проспект по Газо-жидкостному порометру POROLUX™ 1000
