Порометр

Порометр

Порометр - прибор для определения размера сквозных пор внутри образца и получения кривых распределения пор по размерам, а также расчета пористости материалов.

Сквозные поры открыты с двух сторон, и именно они определяют функциональность фильтров или мембран. Важными параметрами при измерении пористости являются: максимальная пора, средний гидравлический диаметр пор и наименьшая пора. Наименьшая пора в порометрии определяет диаметр наименьшей частицы, которая будет проходить через фильтр, средний гидравлический диаметр пор, MFP, представляет собой усредненный размер пор и является важным параметром при определении пористости. Наибольшая пора, исторически называемая первая точка пузырька FBP, определяет размер наибольшей сквозной поры в фильтре. Кроме того, эти характеристики, а также распределение пор по размеру, показывающее количество пор различного диаметра, и газовая проницаемость могут быть рассчитаны.

Уже в 1921 году Уошборн обосновал существующее соотношение между давлением и размером пор, либо для жидкости, вдавливаемой в пору, как в случае ртутной порозиметрии, либо для жидкости, выталкиваемой из поры, как это происходит в порометрии. Для этих методов верно следующее соотношение:

Давление = 4*g*cos q * (фактор кривизны) / диаметр поры

Где, давление в барах, диаметр пор в миллиметрах, g – коэффициент поверхностного натяжения смачивающей жидкости, q – угол контакта жидкости с поверхностью (угол смачивания). Фактор кривизны – это параметр, зависящий от формы и извилистости поры внутри материала.

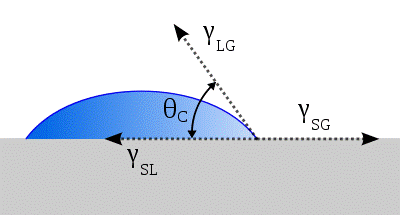

Порометр поверхностное натяжение

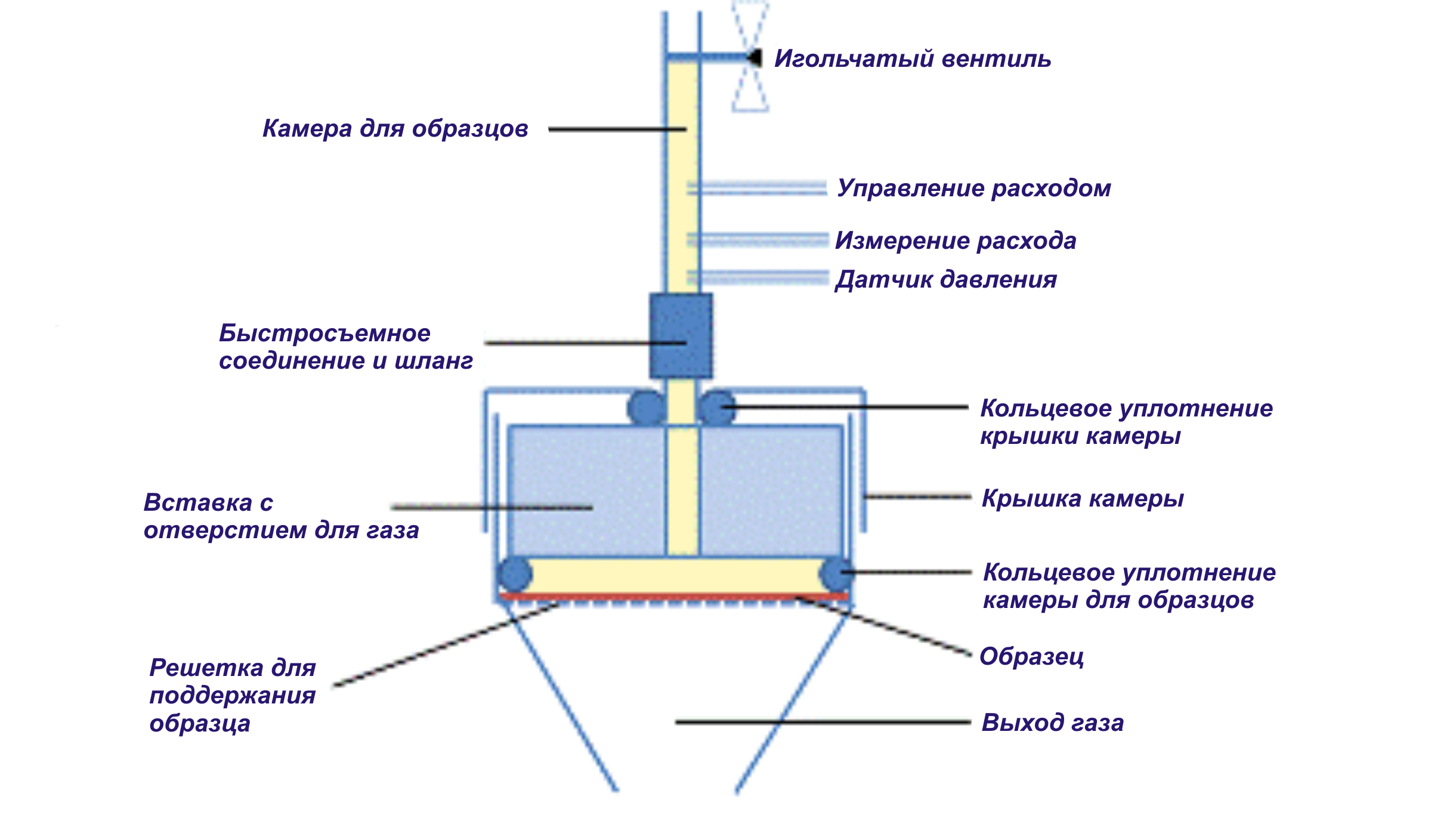

Схема порометра



Поверхностное натяжение g - это измеряемая физическая характеристика, которая известна для многих жидкостей. В то время как, угол смачивания q зависит от взаимодействия между материалом и смачивающей жидкостью. Обычно в порометрии используют перфторэфиры. Они имеют низкое поверхностное натяжение и угол смачивания равный 0º для большинства материалов.

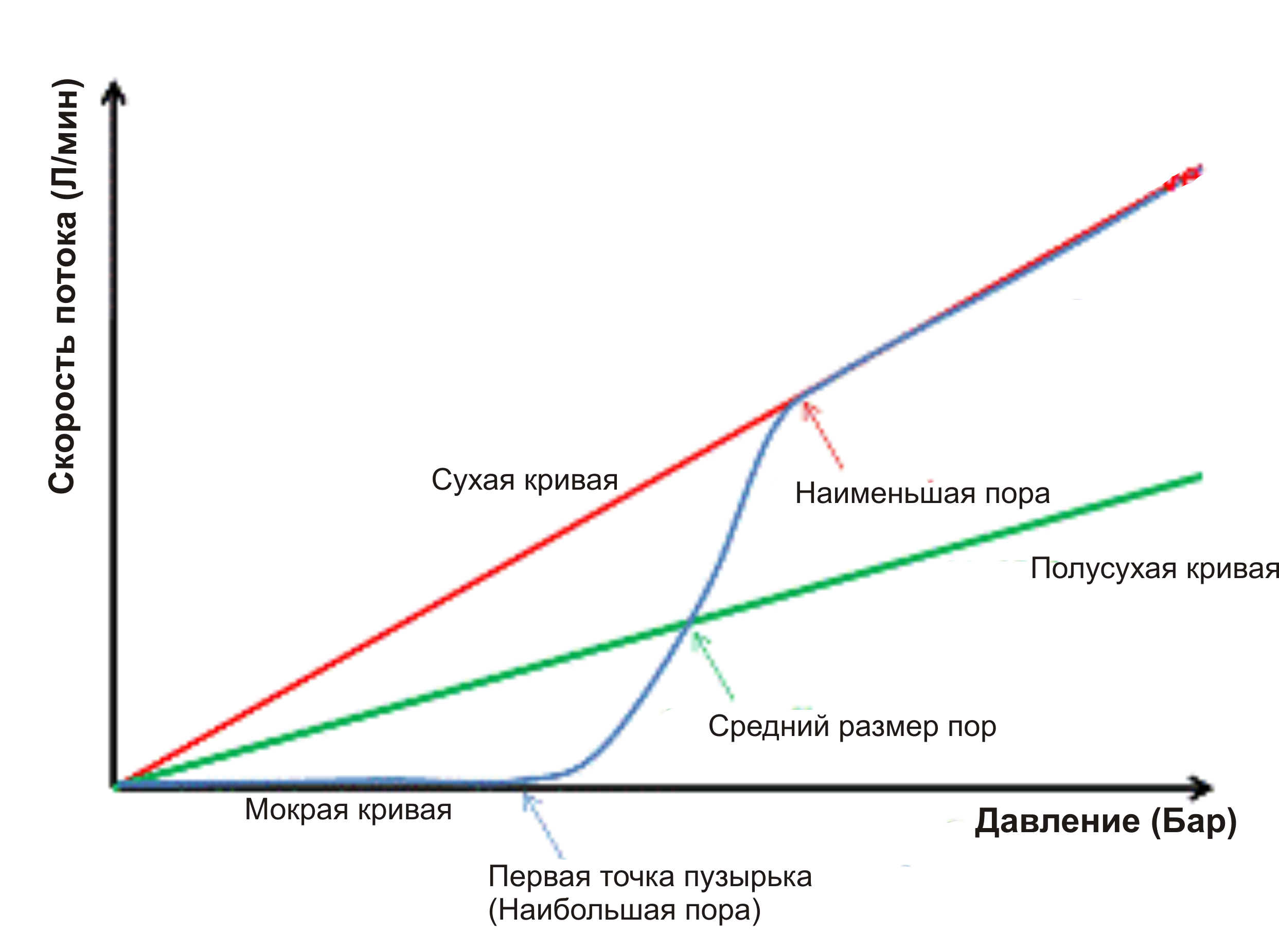

Стандартный анализ пористости состоит из измерений двух кривых: мокрая кривая измеряется после пропитки образца смачивающей жидкостью, а сухая кривая измеряется на том же несмоченном образце. Давление увеличивается в необходимом диапазоне давлений. При полном порометрическом измерении обычно получают график, из которого рассчитываются все характеристики пор (распределение размера пор).



Порометр. Распределение пор по размерам. Газопроницаемость.

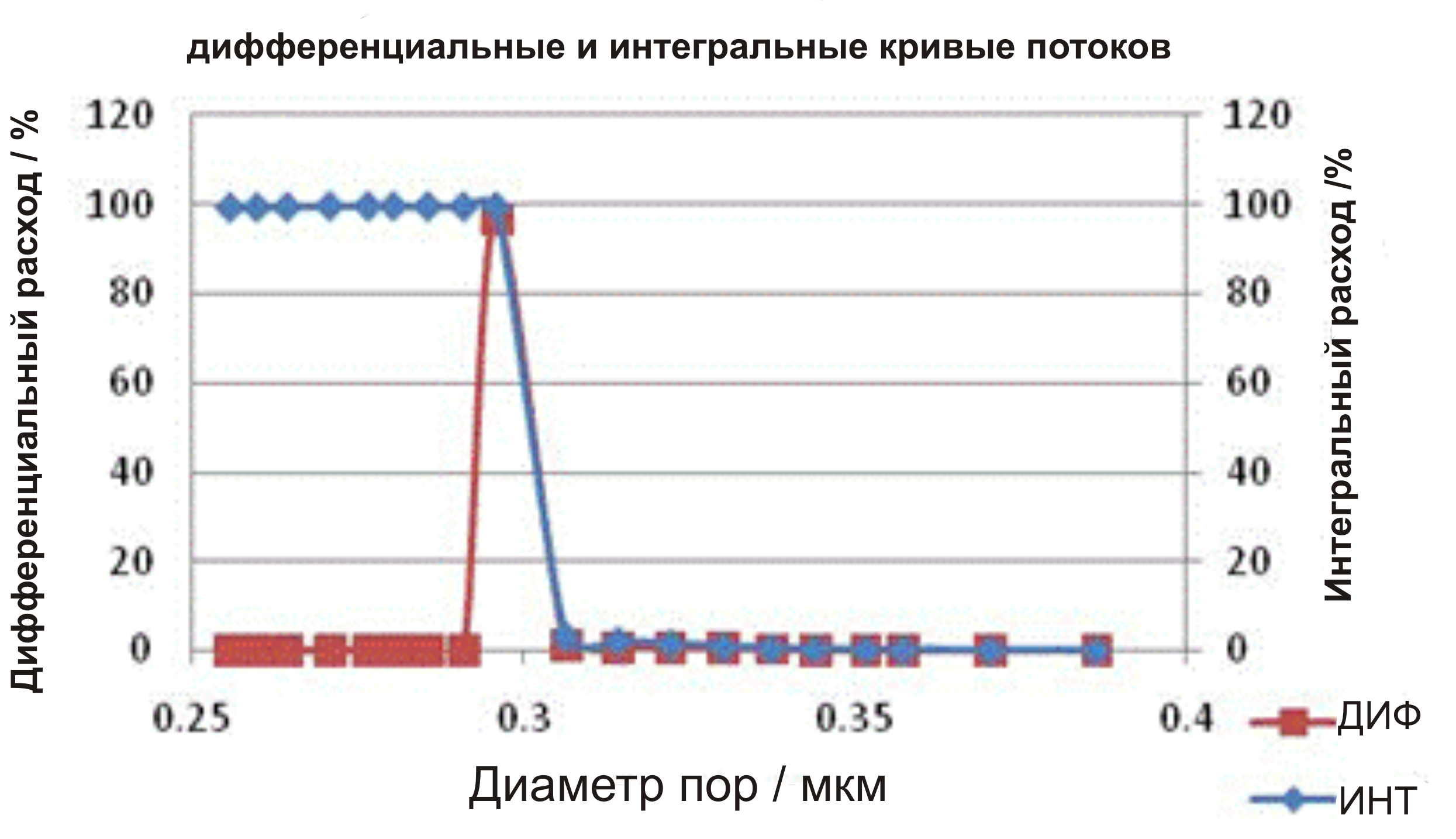

измерение распределения пор

Мы предлагаем три различных типа порометров:

Также прибор позволяет определять точку пузырька двумя методами:

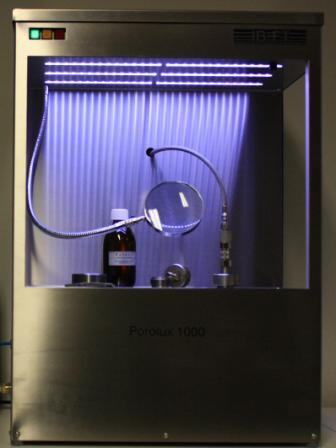

Порометры серии POROLUX являются передовыми инструментами в порометрии.

Измерение пористости с помощью других методов.
